Steuerung einer 5-Schicht Co-Extrusionsanlage

Home > Produkte > Extrudersteuerung > Coex-Systemtechnik > SPS-Technik

Einbau einer Coex-Regelung

Einbau einer Coex-Regelung

Aufgabe

Bei der Herstellung mehrschichtiger, co-extrudierter Produkte agiert die Steuerung nicht nur als Prozessregler, sondern dient als Teil der Qualitätskontrolle. Bei einem Verbund sind die inneren Schichten ohne Zerstörung nicht mehr sichtbar. Es kann deshalb der Teil- oder Komplett- Ausfall einer Schicht unerkannt bleiben. Hier setzt die Kontrolle über die SPS ein, die sicherstellt, dass alle Durchsätze in der Toleranz sind und die Materialzufuhr weder ins Stocken gerät noch der Extruder leer läuft.





Bedienung über das SPS-Panel

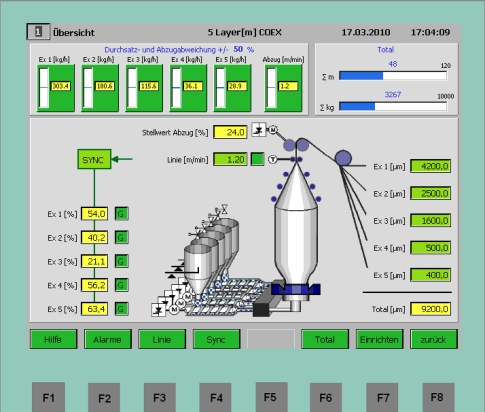

Benutzeroberfläche 5-Schicht-Coextrusion

Merkmale

Als Qualitätsgrößen zählen in ersten Linie die einzelnen Schichtdicken in µm. Diese Prozesswerte sind volumetrische Größen, die aus dem Durchsatz und der spezifischen Dichte errechnet werden.

Die Bedienoberfläche ist auf diese Vorgaben eingestellt. Außerdem weist die Bedienung alle spezifischen Eigenschaften aus, die zur einfachen Handhabung einer komplexen Anlage gehören, wie:

  • Individuelles Anfahren der Extruder
  • Synchroner Betrieb der Extruder zum Hochfahren auf Produktion
  • Regelung auf Schichtdicke
  • Überwachung der Produktionsbedingungen

Produktinformation

GraviSys-S7-1200_Blasfolie

pdf-Datei: 416kB

Artikel
(Quelle: Siemens)

Siemens Advance

pdf-Datei: 770kB
