Vernetzte Co-Extrusion

Home > Produkte >Extrusions-Steuerung S7-1500

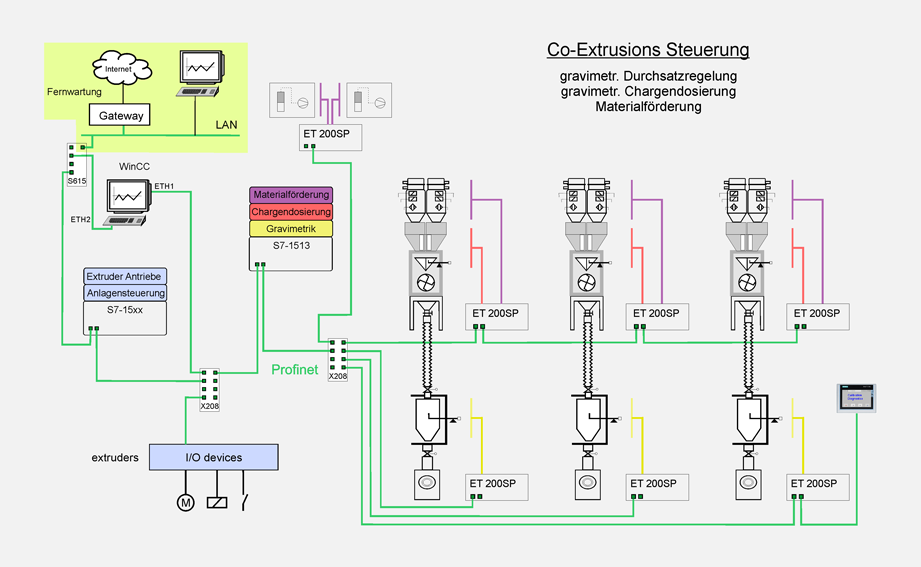

Instrumentierung einer Co-Extrusionsanlage

Instrumentierung einer Co-Extrusionsanlage

Merkmale der über Profinet vernetzten Architektur

In Zusammenarbeit mit Maschinen- und Anlagenbauern bieten wir vernetzte Verfahrenskomponenten an:

  • Materialförderung
  • Gravimetrische Gemischdosierung
  • Gravimetrische Durchsatzregelung aller Extruder

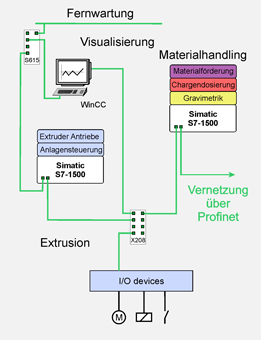

Die Extruder-Steuerung als zentrales System

Die Extruder-Steuerung als zentrales System

Die Ausgangssituation

Aus Sicht des Maschinenbauers sieht die Ausgangssituation wie folgt aus:

  • Anlagensteuerung gemäß Verfahren
  • Ansteuerung der Extruder-Antriebe über Drehzahlen
  • Bedienung der Anlage über ein Panel oder WinCC-Scada
  • Anbindung per Profinet
  • Fernwartung als Anforderung



Die Ergänzung

Zur Trennung der Verfahrensteile und zur einfacheren Pflege bieten wir eine CPU zur Einbindung an zur:

  • Materialförderung
  • Gravimetrische Gemischdosierung
  • Gravimetrische Durchsatzregelung aller Extruder

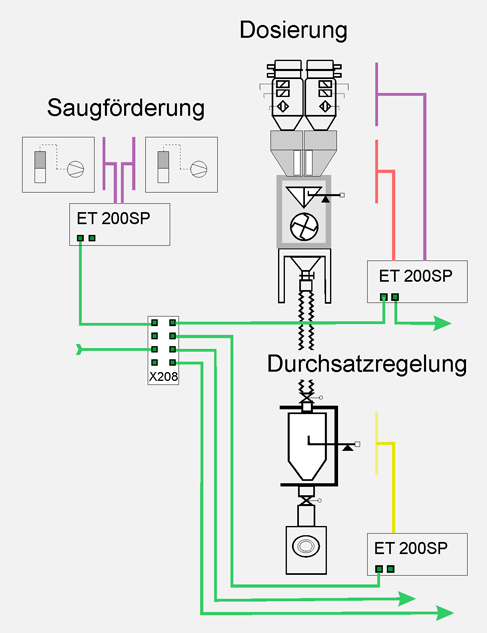

Verteilte Peripherie

ET200SP

Die Ausführung

Alle Verfahrenseinheiten werden mit Peripherie- Baugruppen der ET200SP ausgerüstet.

Lokal stehen gemäß der Aufgabe die folgenden Baugruppen zur Verfügung:

  • Dig. Eingänge für Sensoren
  • Dig. Ausgänge für Ventile
  • Siwarex- Baugruppen für die Waagen

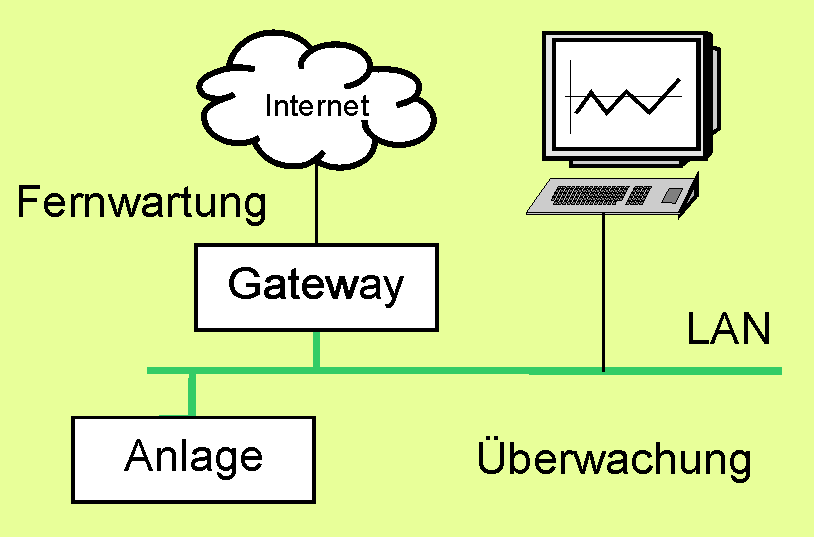

Fernwartung

Sinema remote connect

Die Bedeutung

Fernwartung sollte heute ein Standard sein um Analgen wirtschaftlich unterstützen und pflegen zu können.

Die Einbindung von Sinema Remote Control in Profinet erweitert den sicheren Zugriff auf die Anlage für

  • die Produktionsleitung intern
  • die Instandhaltung intern oder extern
  • Externen Service nach Autorisierung
